Также это касается тех, кто переоборудовал ВАЗ на инжектор, и хочет сделать , но о клапанах, почему то ни разу не вспоминает. Сначала клапана и всё остальное, и только потом чип-тюнинг.

Чтобы отрегулировать клапана на ВАЗ 2108 и других подобных, вам понадобится (кроме гаечных ключей) набор щупов и микрометр.
Зазоры впускных клапанов должны быть 0,2мм , выпускных 0.35мм.

Но, вам же надо определить какой зазор имеется сейчас. Определить его можно подбором щупа соответствующего зазору. Поэтому минимально нужен набор щупов от 0,1 до 0,5 мм с шагом размера 0,05мм.

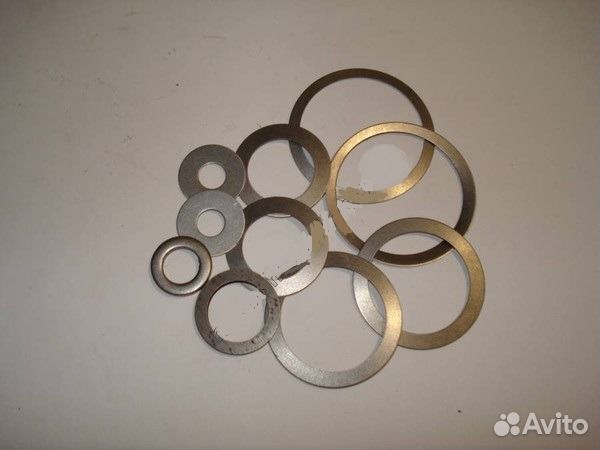

 Микрометр это прибор для измерения толщины, с точностью до 0,01мм. Он нужен ,чтобы узнать какова толщина регулировочной шайбы.
Если нет микрометра, можно использовать штангенциркуль с ценой деления 0, 01...0.02 и даже 0,05мм. Но,чем менее точен прибор , тем менее точно вы рассчитываете необходимую толщину шайбы. Вам просто придется покупать больше регулировочных шайб и подбирать шайбу, меняя и замеряя зазор щупом.

Решились? Тогда начнем!

Клапана регулируют на холодном двигателе. Надо снять клапанную крышку.
А для этого нужно отсоединить шланги вентиляции двигателя , отцепить трос привода дроссельной заслонки и снять кронштейн привода дросселя.
Сама крышка закреплена двумя гайками М6, на шпильках. А также снимаем кожух ремня ГРМ. Ключем на 17 проворачиваем коленчатый вал двигателя на пару оборотов. Добиваемся совпадения меток, на зубчатом шкиве коленвала и на блоке цилиндров. Смотрим совпала ли метка на шкиве распредвала с установочным выступом. Если нет, крутим двигатель еще оборот.
После того, как метки совпали проворачиваем коленчатый вал еще на 45градусов. Кулачки распредвала 1 и 3 должны быть повернуты к толкателю стороной с самым малым радиусом.
Именно в этом положении между толкателем и кулачком должен быть гарантированный зазор. А выступ кулачка должен смотреть вверх. Берем щуп и вводим его в зазор. Величины зазоров указаны в таблице в внизу. Зазор правильный если щуп испытывает очень небольшое сопротивление.
Будьте очень внимательны в этот момент. Чтобы на 0.05мм сжать пружину, даже сильную, большого усилия не нужно. Но и зазора, больше щупа, быть не должно. Если есть сомнение попробуйте щуп на 0,05 больше и меньше номинала. Допускаемое отклонение зазора не более 0,05. И я не решаюсь делать это отклонение в меньшую сторону.

Если нашли толкатель в котором необходимо регулировать зазор, устанавливаем на шпильки приспособление. ( Можно обойтись двумя отвертками, но отвертки надо большие. С шириной жала более 10мм. Если их все равно надо покупать, можно разориться и на приспособление. )

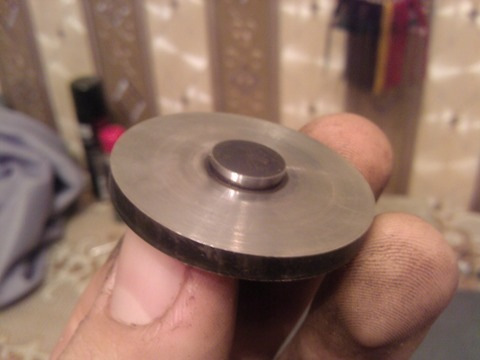

Отжимаем толкатель вниз и подставляем упор на край толкателя. Пинцетом или отверткой достаем регулировочную шайбу. Измеряем ее, рассчитываем необходимую толщину шайбы и записываем на бумажке. ( Я предполагаю, что вы , как и я , регулируете клапана на своей машине и большого набора шайб у вас под рукой нет.) Пока что укладываем шайбу на место. Поворачиваем коленчатый вал и повторяем замеры для следующей пары клапанов, результаты опять записываем на бумагу.
Со списком размеров шайб идем в магазин. Двигатель на это время можно укрыть чистой тряпочкой.

Вернувшись из магазина, снова крутим коленвал, меряем зазоры и меняем шайбы. Если зазоры после замены не соответсвуют требуемым, в магазин придется посетить снова.
 Когда все зазоры будут соответствовать, собираем двигатель. При этом прокладку клапанной крышки надо будет поставить новую. И стоит осмотреть ремень ГРМ на предмет потёртости и трещин.

Данные по зазорам клапанов переднеприводных ВАЗ

Угол поворота от меток, в градусах

Номер кулачка , считая от ремня ГРМ

Впускной клапан, зазор0.2мм

Выпускной клапан,

зазор 0,35мм



45

1

3

225

5

2

405

8

6

585

4

7

Успешной регулировки!

Вот видео для полного удовлетворения))
