Этот агрегат

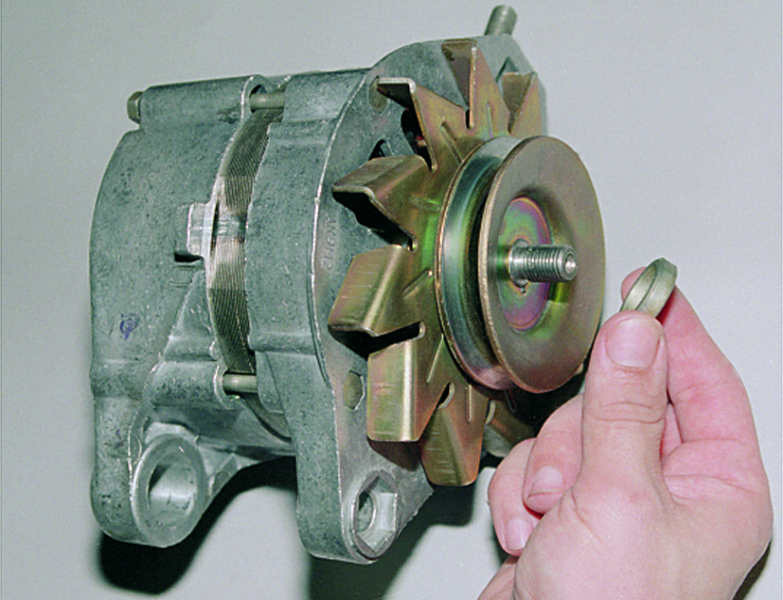

Вот этот агрегат

Генератор — это подкапотная мини-электростанция, снабжающая электричеством все электроприборы, датчики и фонари освещения автомобиля. Данный агрегат дополнительно заряжает аккумуляторную батарею во время работы мотора. Кроме того, в машинах, оснащенных бензиновыми и газовыми двигателями внутреннего сгорания (ДВС), генератор еще и поставляет электроэнергию в систему зажигания. При поломке этого важного устройства длительное движение машины практически невозможно.

Неисправности генератора автомобиля ВАЗ 2106 бывают связаны как с поломками отдельных узлов и механизмов самого агрегата, так и со сбоями в работе привода, регулятора напряжения или электропроводки. Такие операции, как ремонт и замена генератора, могут быть выполнены своими руками в гаражных условиях. Главное — правильно провести диагностику и следовать при работах пошаговой инструкции.

Содержание


Выявление неисправностей генератора

В автомобилях модельного ряда ВАЗ классика наиболее часто о поломке генератора или неисправности проводки этого прибора сигнализирует лампа зарядки аккумуляторной батареи, постоянно горящая красным светом при работающем двигателе.

Агрегат снимают

Демонтаж генератора

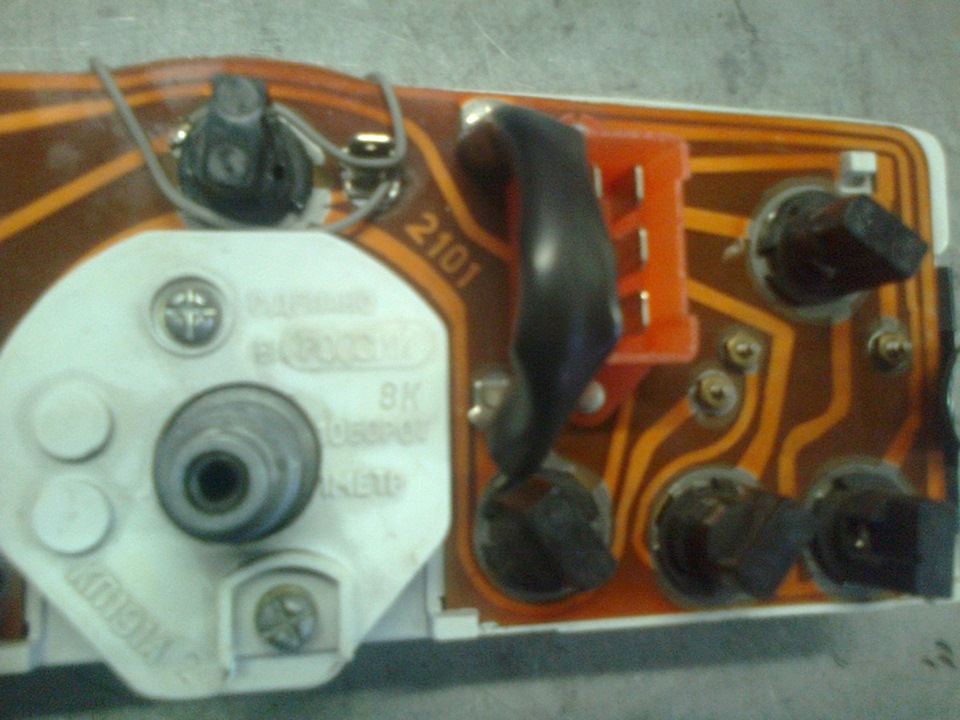

Эта лампа расположена на щитке приборов в центре нижней части тахометра, над ней нарисован прямоугольник с плюсом и минусом. В нормальном состоянии она загорается при включении зажигания, но тут же гаснет после пуска силового агрегата.

О поломке генератора ВАЗ 2106 может информировать свистящий шум, появляющийся во время работы мотора в передней части подкапотного пространства, а также быстрая разрядка нового исправного аккумулятора.

При появлении вышеуказанных симптомов следует провести диагностику. Сначала необходимо измерить натяжение приводного ремня генератора. Для этого нужно надавить на ремень между шкивами помпы и генератора с усилием в 10 кгс. Если прогиб составит более 1,5 см, следует подтянуть ремень.

Если проблема не исчезла, необходимо проверить исправность реле генератора (регулятора напряжения). Перед проведением теста следует убедиться в исправности контакта этого реле с «массой» и, если нужно, подтянуть гайки, с помощью которых оно крепится к кузову. Алгоритм действий.

  1. Сначала отключаются все электроприборы, которые можно выключить.
  2. Затем заводится двигатель.
  3. После пуска мотора количество оборотов коленвала доводится до 2500-3000.
  4. С помощью вольтметра или мультитестера измеряется напряжение на контактах аккумулятора.

Если напряжение меньше 13,9 или больше 14,5 В, это означает, что регулятор пора менять.

Регулятор расположен в левой боковой части моторного отсека (по ходу движения авто), почти в углу, возле бачка гидропривода сцепления. Для его замены нужно выполнить следующие действия.

  1. Пометить фломастером или запомнить, к каким контактам устройства подключаются 2 провода.
  2. Открутить 2 гайки.
  3. Отсоединить 2 провода и выбросить старый регулятор.
  4. После этого установить новое реле, выполняя операции в обратной последовательности.

Если и после этого лампа зарядки аккумулятора продолжает гореть при заведенном моторе, придется ремонтировать генератор. Но сначала ищем обрыв в проводке. Если его нет, приступаем к демонтажу агрегата.


Ремонт подкапотной электростанции

Снятие генератора — процедура несложная. Однако для ее выполнения придется лезть под машину. Кроме того, лучше заранее снять аккумулятор, так как он будет мешать при откручивании гайки, крепящей прибор к регулировочной планке.

  1. Закатываем автомобиль на яму или поднимаем правую переднюю часть машины домкратом и подставляем под нее кирпичи. Не забываем включить передачу или поставить машину на ручник.
  2. Снимаем защиту картера, если она мешает.
  3. Немного откручиваем гайку нижнего крепления генератора.
  4. Вылезаем из-под машины и сверху ослабляем гайку, крепящую агрегат к регулировочной планке.
  5. Толкаем генератор к движку и снимаем приводной ремень сначала со шкива помпы, а затем со шкивов генератора и коленвала.
  6. Окончательно откручиваем гайку, крепящую агрегат к регулировочной планке, и снимаем ее вместе с шайбой.
  7. Снова лезем под днище, откручиваем колпачок контакта «30», затем отсоединяем остальные провода и запоминаем, куда их потом втыкать. Если память плохая, помечаем все маркером.
  8. Окончательно откручиваем гайку, крепящую генератор снизу, одной рукой вынимаем болт, а другой поддерживаем прибор, чтобы не упал.
  9. Вытаскиваем генератор вниз, предварительно наклонив его.
Установка детали

Установка устройства

Нужно помнить, что при установке нового прибора крайне важно не перепутать провода. Следует отметить, что контакт «67» и провод, подходящий к нему, не имеют изолирующих колодок.

Ремонт генератора ВАЗ — дело не очень простое. Для капитального ремонта агрегата необходимо иметь множество специальных инструментов для разбора и диагностики. Поэтому выполнение такой операции лучше доверить специалистам, имеющим все необходимое оборудование.

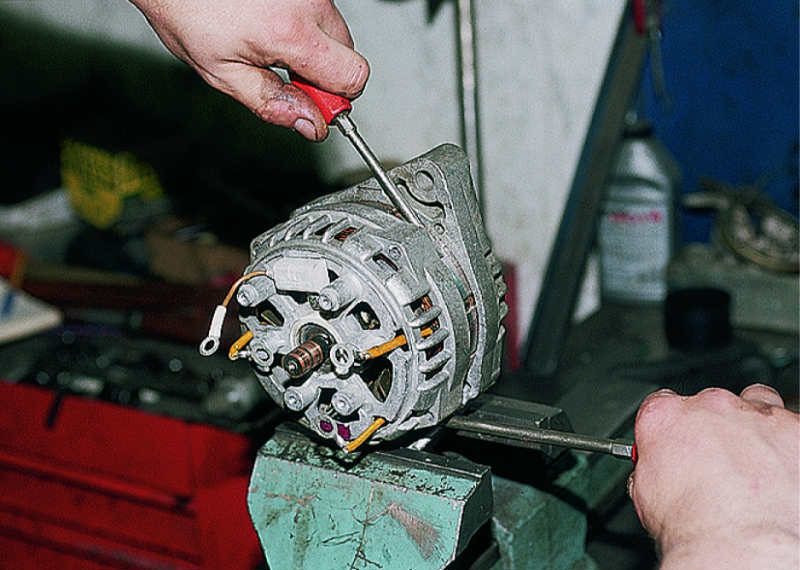

Без специальных знаний и съемников возможна только замена щеток генератора. Для выполнения этой операции нужно найти контакт «67» на задней крышке агрегата. Прямо под этим контактом находится щеткодержатель, закрепленный всего одним винтом, который и надо выкрутить. Теперь вытаскиваем щеткодержатель, проверяем состояние щеток и расстояние, на которое они выступают из устройства. Если этот показатель составляет менее 12 мм, щетки необходимо заменить.
